Phụ Kiện Xích Băng Tải

Dành cho xích nhựa

• Bánh răng, đĩa góc, đĩa quay
• Đĩa góc
• Bánh răng dẫn hướng

Chi tiết thông số sản phẩm xem tại: https://tt-net.tsubakimoto.co.jp/tecs/pdct/ctc/pdct_ctc_4ctcac_2pt.asp

Dành cho dòng thép không gỉ

• Bánh xích

Bộ phận dẫn hướng xích

Đường ray nhựa: Sử dụng vật liệu là polyethylene có trọng lượng phân tử cực cao (UHMW-PE), sản phẩm này có đặc tính trượt và khả năng chống mài mòn tuyệt vời.
Có nhiều loại sản phẩm khác nhau được sử dụng phổ biến và rộng rãi cho đường ray.

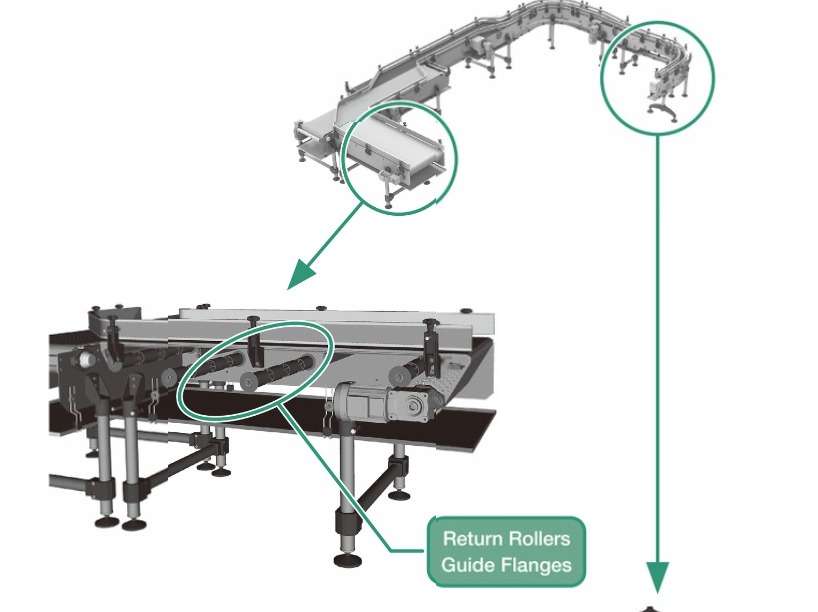

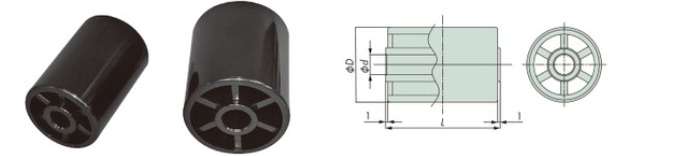

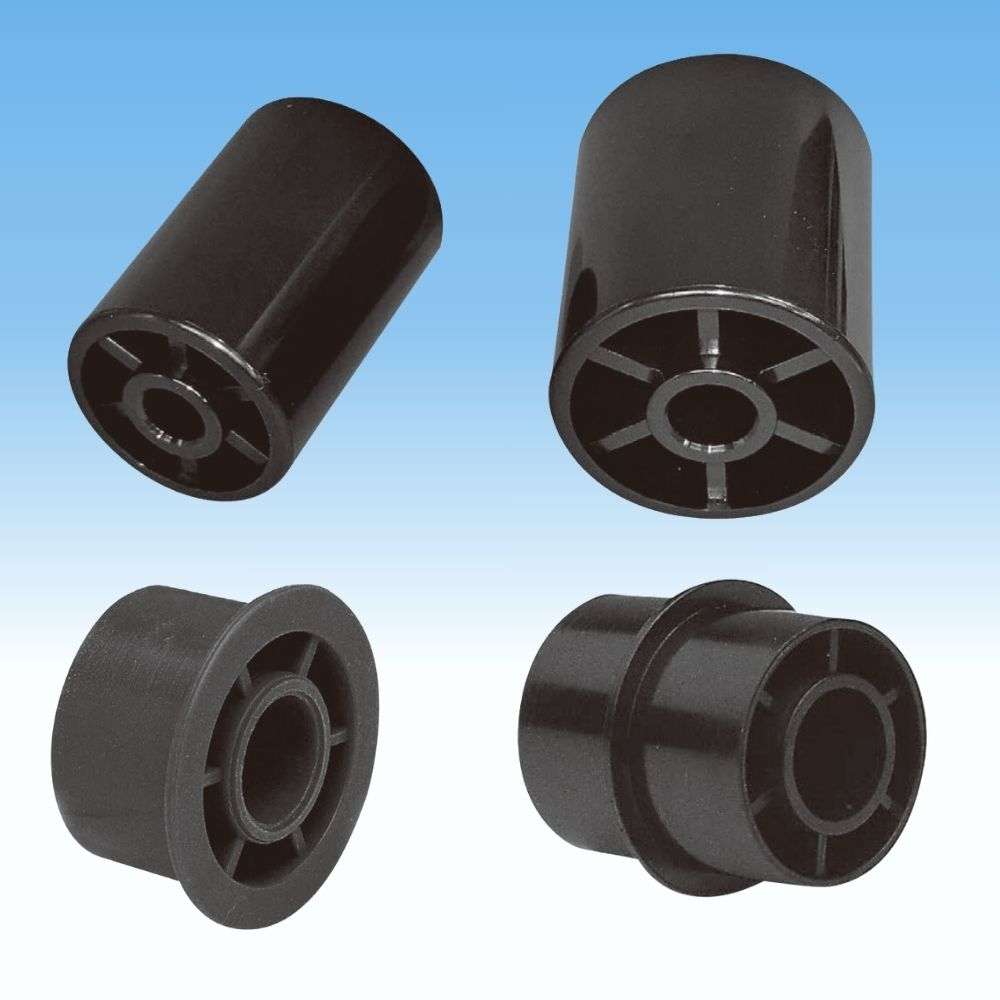

Con lăn trả về: Sử dụng làm giá đỡ xích ở phía trả về của băng tải. Các con lăn quay để giảm lực cản trượt và giảm trầy xước trên bề mặt trên của xích. Sử dụng kết hợp với Mặt bích dẫn hướng.

Con lăn hồi lưu quay cao: Sử dụng làm giá đỡ xích ở phía trả về của băng tải. Các con lăn quay để giảm lực cản trượt và giảm trầy xước trên bề mặt trên của xích. Vật liệu nhựa kỹ thuật có lực cản thấp với trục ở chu vi bên trong và vật liệu mềm có lực cản cao với xích ở chu vi bên ngoài đảm bảo khả năng quay cực cao. Nó cũng có hiệu quả trong việc ngăn ngừa trầy xước trên bề mặt trên của xích và làm giảm tiếng ồn ở phía trả về của băng tải.

Mặt bích dẫn hướng: Việc lắp ở cả hai đầu của con lăn trả về giúp ngăn ngừa va chạm giữa xích và khung hoặc giữa các xích trong nhiều sợi.

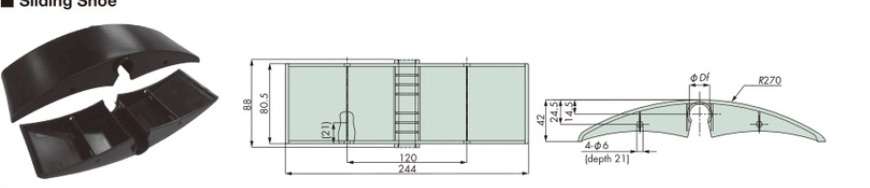

Giày trượt: Cố định Sử dụng làm giá đỡ xích ở phía trả về của băng tải, cùng với các miếng đệm, vòng đệm và thanh ray chuyên dụng.

Phương pháp lắc: Bằng cách tiếp nhận bề mặt trên của xích ở mặt trả về của xích tích lũy tốc độ thấp (50m/phút hoặc thấp hơn) và bàn lăn nhựa, lực cản trượt được giảm và vết xước trên bề mặt trên của xích được giảm.

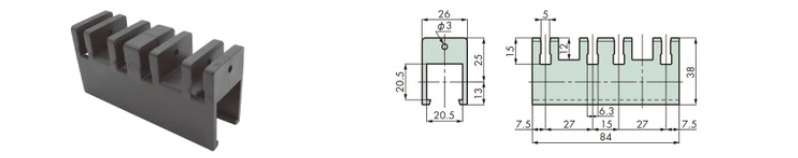

Spacer: Sử dụng làm giá đỡ xích ở phía trả về của băng tải, cùng với đế trượt, vòng đệm và thanh ray chuyên dụng.

Washer: Sử dụng làm giá đỡ xích ở phía trả về của băng tải, cùng với đế trượt, miếng đệm và thanh ray chuyên dụng.

Dedicated rail: Sử dụng làm giá đỡ xích ở phía trả về của băng tải, cùng với các đế trượt, miếng đệm và vòng đệm

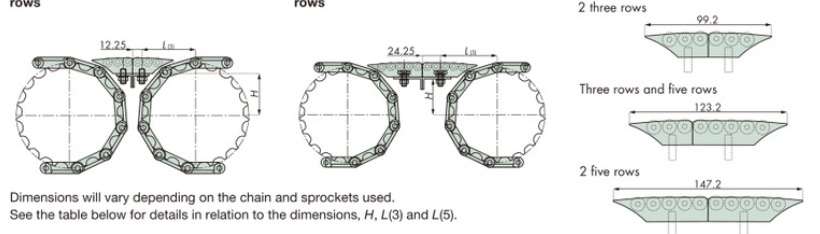

Tấm con lăn Modular: Lắp đặt con lăn tại phần chuyển tiếp từ băng tải này sang băng tải khác giúp ngăn ngừa kẹt và đảm bảo chuyển tải trơn tru. Ngoài ra, việc quay của con lăn làm giảm sức cản, giúp giảm khả năng đổ các vật phẩm được chuyển tải.

Các bộ phận hỗ trợ khung:

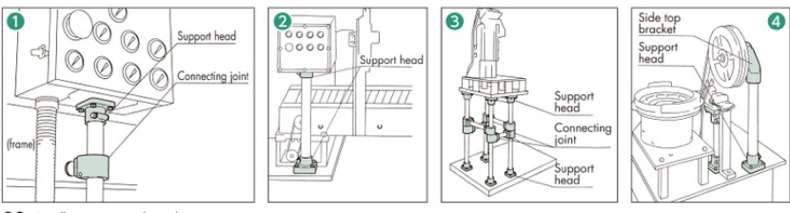

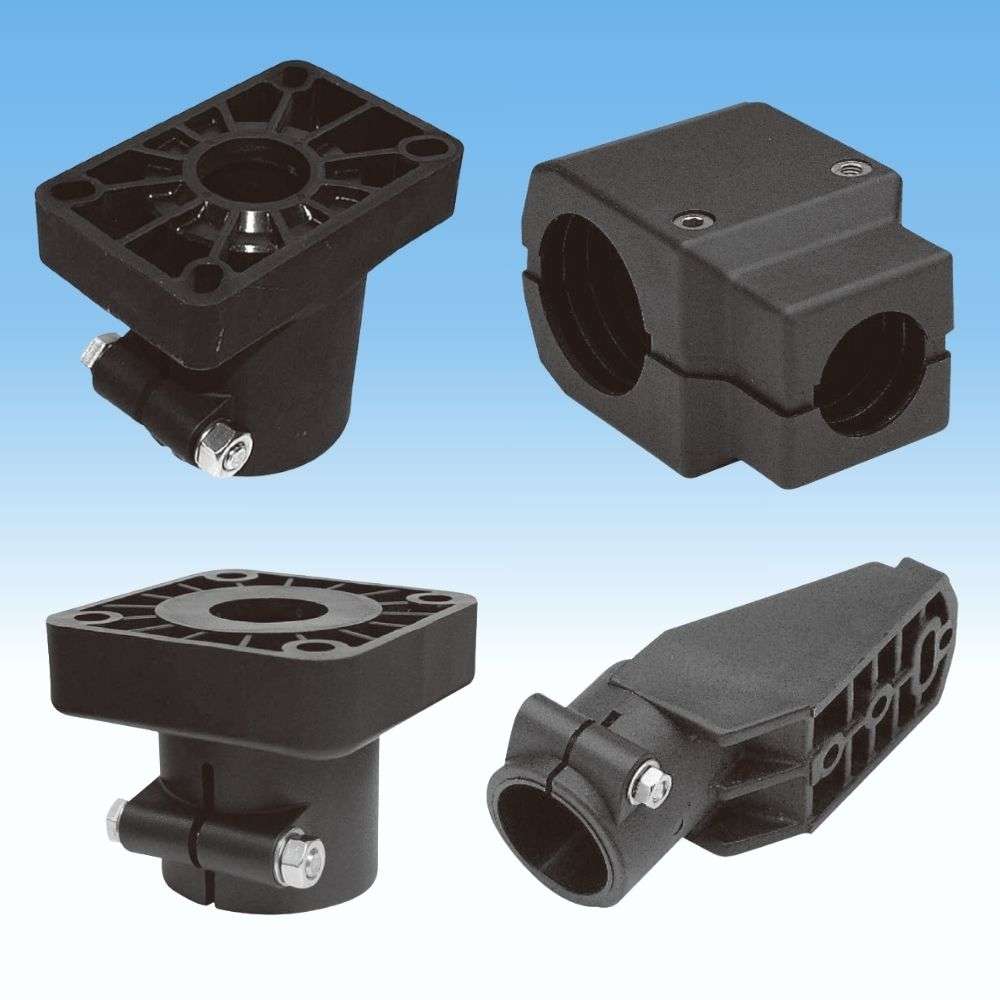

Đầu hỗ trợ: Đầu ổ trục hỗ trợ khung băng tải từ bên dưới. Dùng để cố định khung ống. Cũng có thể đấu dây bên trong đầu đỡ.

Giá đỡ trên: Giá đỡ phía trên bên hông đỡ khung băng tải từ bên cạnh. Thích hợp để lắp khay dưới băng tải hoặc sử dụng với băng tải có cấu trúc đơn giản.

Khớp nối: Khớp nối giúp ổn định băng tải bằng cách kết nối hai chân.

Đầu ống ren: Lắp nó vào đường ống và kết hợp với chân đế vạn năng để sử dụng làm chân cho khung băng tải.

Support base: Đế đỡ có tác dụng đỡ phần đế của băng tải. Có ba loại đế đỡ: loại hai chân, loại ba chân và loại hai chân + khớp. mỗi loại có khả năng phù hợp với nhiều điều kiện sử dụng khác nhau.

Chân đế đa năng: Sử dụng làm chân cho băng tải và thiết bị. Thích hợp cho những nơi cần độ nghiêng hoặc độ cân bằng và môi trường nước. Loại có thể khoan lỗ có thể cố định vào sàn.

Product guide parts:

Đường ray dẫn hướng: Ngăn chặn các vật thể vận chuyển bị đổ và giảm trầy xước. Một sản phẩm được sử dụng tương tự là Thanh dẫn hướng con lăn tích lũy.

Accumulation Roller Side Gide: Lý tưởng để làm hướng dẫn ở những nơi có nhiều vật tích tụ. Việc lăn phần con lăn giúp giảm trầy xước vật thể được vận chuyển. Một sản phẩm được sử dụng tương tự là thanh ray dẫn hướng

Kẹp ray dẫn hướng: Sử dụng kẹp ray dẫn hướng để cố định ray dẫn hướng. Kẹp có thanh dẫn hướng phù hợp, vui lòng kiểm tra bảng kết hợp trên trang sản phẩm

Kẹp chữ T/Kẹp chữ L: Sử dụng kết hợp với Cross Block hoặc Photosensor Clamp để lắp thanh dẫn hướng hoặc cảm biến. Một sản phẩm tương tự là giá đỡ dẫn hướng.

Khối chéo: Sử dụng kết hợp với Kẹp chữ T hoặc Kẹp chữ L để lắp thanh dẫn hướng hoặc cảm biến.

Kẹp cảm biến quang: Sử dụng kết hợp với Cross Block, Kẹp chữ T hoặc Kẹp chữ L để lắp đặt cảm biến.

Đòn bẩy kẹp: Sử dụng kết hợp với Cross Block, Kẹp chữ T hoặc Kẹp chữ L.

Giá đỡ: Sử dụng kết hợp với Kẹp thanh dẫn hướng hoặc Chốt kẹp để cố định thanh dẫn hướng. Một sản phẩm tương tự là Kẹp hình chữ T.

Spacer: Sử dụng để điều chỉnh chiều cao và chiều rộng của Giá đỡ dẫn hướng.

Adjustable Head: Sử dụng kết hợp với Chốt giá đỡ hoặc Núm để cố định thanh dẫn hướng.

Knob: Sử dụng kết hợp với Đầu có thể điều chỉnh để cố định hướng dẫn.

Chốt dẫn hướng/chốt kẹp/chốt giá đỡ: Chốt dẫn hướng Đây là chốt chuyên dụng sử dụng với kẹp ray dẫn hướng TP-C13006NVT-GRC.

Chốt kẹp Ren ngoài nằm ở phía cố định. Sử dụng kết hợp với Kẹp thanh dẫn hướng hoặc Giá đỡ thanh dẫn hướng.

Chốt giá đỡ: Ren bên trong nằm ở phía cố định. Sử dụng kết hợp với Kẹp thanh dẫn hướng hoặc Giá đỡ dẫn hướng.

Tray supporter: Sử dụng để lắp các khay như khay thoát nước và bình chứa nước. Lắp giá đỡ khay cùng với bu lông M10 và vòng đệm cố định.

Fixing washer: Lắp giá đỡ khay bằng bu lông M10 để lắp các khay như khay thoát nước và bình chứa nước.

Bộ vòng bi:

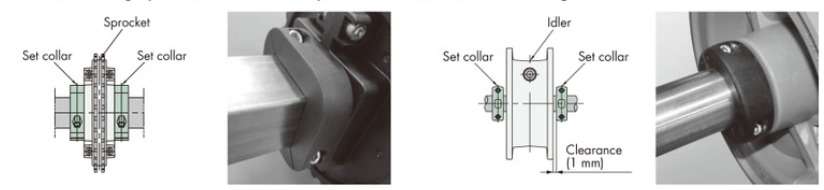

Set collar: Thích hợp để ngăn ngừa sự lệch trục của bánh dẫn hướng và bánh xích do thay đổi nhiệt độ vận hành và xích bị uốn cong.

Bearing unit/Diamond flange unit/Square flange unit: Thích hợp để ngăn ngừa sự lệch trục của bánh dẫn hướng và bánh xích do thay đổi nhiệt độ vận hành và xích bị uốn cong.
