Các thông tin về cấu tạo của xích, nối xích và khóa xích - xích truyền động, xích tải Tsubaki Nhật Bản
KLiP hiện sẵn kho rất nhiều mã xích truyền động, xích con lăn tiêu chuẩn và có sẵn các loại khóa xích, nối xích từ tiêu chuẩn đến có tay gá.
Nếu bạn cần tìm mã xích phù hợp để thay thế xích đang dùng nhanh chóng, phù hợp và kinh tế nhất,
liên hệ KLiP - Hotline/Zalo: 0908 202 135

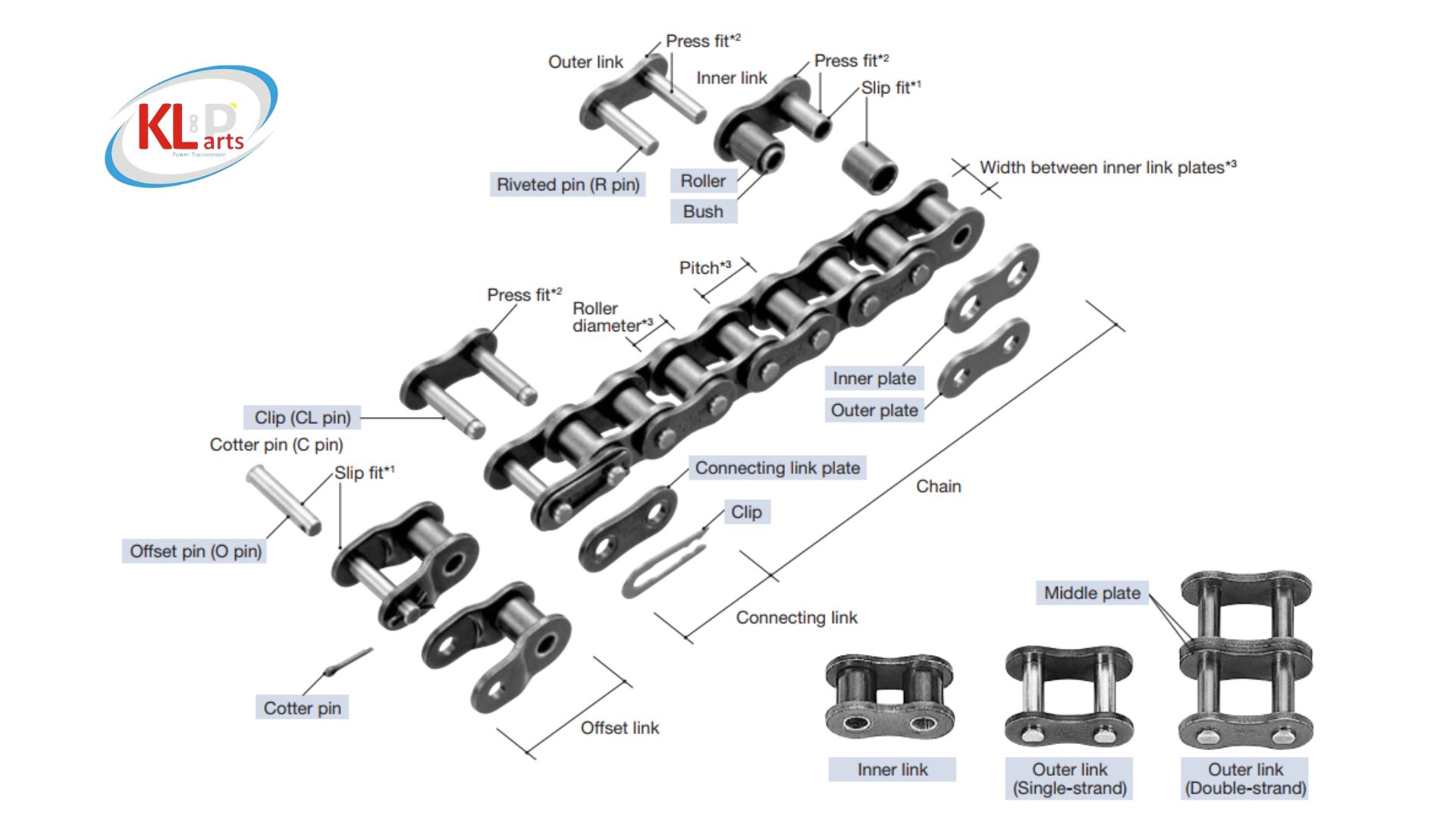

Hình ảnh cấu tạo xích (ảnh minh họa xích con lăn RS60)
1. Các cấu trúc cơ bản của xích Tsubaki
1.1. Má xích - Plate
Má xích chịu lực căng tác động lên xích. Thông thường thì tải trọng được lặp đi lặp lại nhưng đôi khi kèm theo lực va đập, lực tác động bất thường. Do đó, má xích không chỉ cần có độ bền kéo tĩnh cao mà còn phải chịu được các lực động của tải trọng và va đập
1.2. Chốt - Pin
Chốt: Chốt chịu lực cắt và lực uốn truyền từ má xích. Đồng thời, nó tạo thành một bộ phận chịu tải, cùng với bạc lót, khi xích uốn cong trong quá trình ăn khớp với đĩa xích. Do đó, chốt pin cần có độ bền kéo và độ bền cắt cao, khả năng chống uốn cong và độ bền đủ đối với va đập và mài mòn
1.3. Bạc lót - Bush
Bạc lót chịu các lực phức tạp từ tất cả các bộ phận, đặc biệt là từ sự lặp lại của tải trọng khi xích ăn khớp với đĩa xích. Do đó, bạc lót cần có khả năng chống va đập cực cao. Ngoài ra, bạc lót tạo thành một bộ phận chịu tải cùng với chốt và cần có khả năng chống mài mòn cao
1.4. Con lăn - Roller
Con lăn chịu tải trọng va đập khi nó va vào răng đĩa xích trong quá trình xích ăn khớp với đĩa xích. Sau khi ăn khớp, con lăn thay đổi điểm tiếp xúc và cân bằng. Nó được giữ giữa các răng đĩa xích và bạc lót, di chuyển trên bề mặt răng trong khi chịu tải trọng. Do đó, nó phải có khả năng chống mài mòn và phải có độ bền chống lại va đập, nến
1.5. Liên kết trong
Hai bạc lót được ép chặt vào mặt trong của má xích và các con lăn được chèn vào để cho phép quay quanh bên ngoài bạc lót. Cấu trúc tương tự nhau giữa xích 1 dãy và xích nhiều dãy
1.6. Liên kết ngoài và Má giữa (trong xích nhiều dãy)
Hai chốt được ép chặt vào hai má xích. Với xích con lăn từ 2 dãy trở lên, một má xích giữa được thêm vào giữa chốt liên kết. Má xích trung gian được lắp trượt đối với xích con lăn RS tiêu chuẩn và lắp ép kín đối với xích con lăn dòng Super.
2. Các lưu ý khi lựa chọn xích
Bước xích, đường kính con lăn và độ rộng trong được coi là ba kích thước cơ bản của xích con lăn.

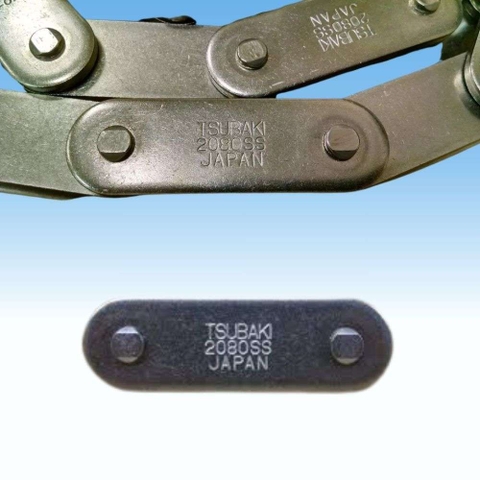

Thông thường đối với xích Tsubaki, trên má xích sẽ được khắc thông tin size xích. Ví dụ như 40, 60, 2060,...
Nếu Quý khách không rõ mã xích hoặc không có các dụng cụ chuẩn để đo thông số xích, hãy liên hệ KLiP - đại lý chính hãng của xích Tsubaki. Đội ngũ Sale có trình độ kỹ thuật sẵn sàng khảo sát thực tế để hỗ trợ Quý khách
Nếu các kích thước này giống nhau thì xích con lăn và đĩa xích được coi là tương thích về kích thước.
3. Khóa xích - Connecting Links

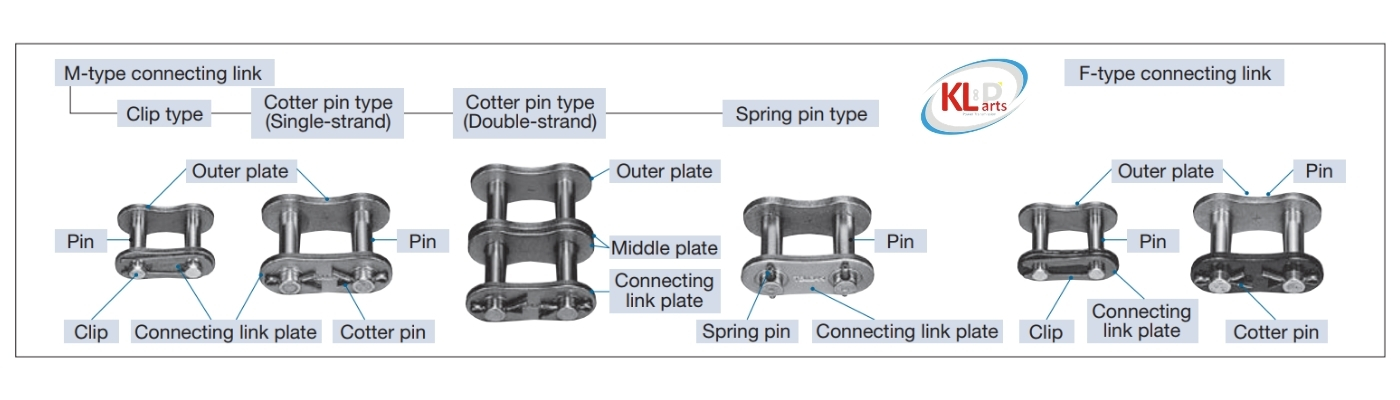

Cấu tạo khóa xích Tsubaki
Có 2 dạng khóa xích thường gặp: dạng Khóa chốt gài/khe gài (Spring Clip), dạng Khóa chốt chẻ (Cotter Pin)
Một điểm đặc trưng của xích Tsubaki - Nhật Bản

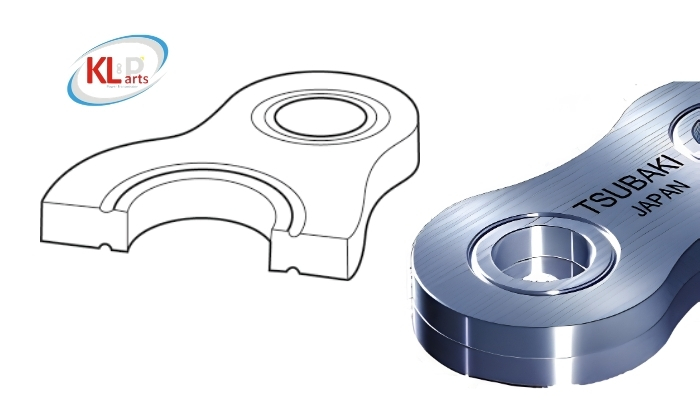

Dập vòng - Ring coining: Quy trình xử lý độc quyền của Tsubaki này tạo ra một vùng biến dạng bề mặt xung quanh các lỗ chốt để tạo ra ứng suất dư xung quanh. Các khóa xích đạt được độ bền tương đương với xích ngay cả khi chúng được lắp trượt.
4. Nối xích - Offset Links

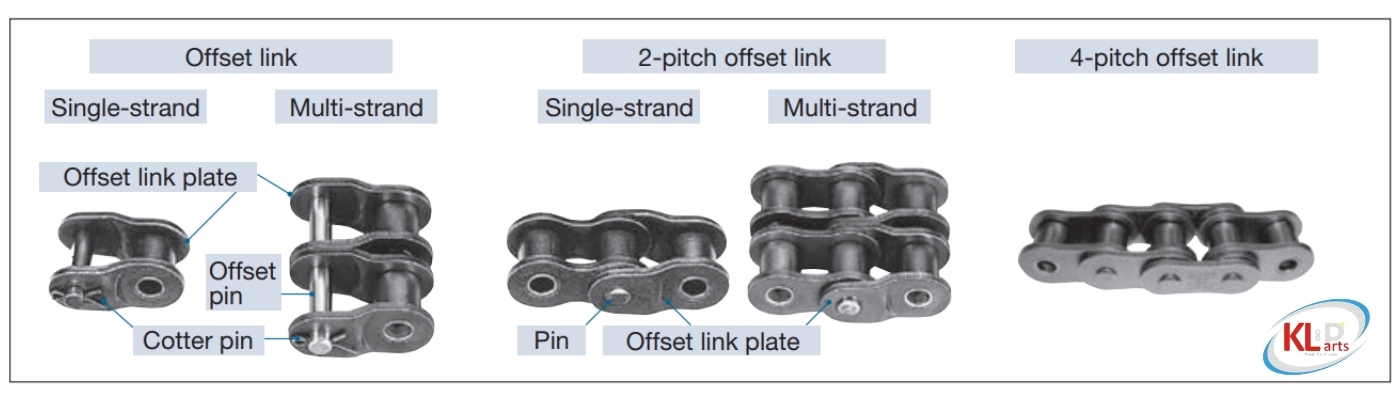

Cấu tạo nối xích Tsubaki
Nối xích được sử dụng cho xích con lăn có số mắt xích lẻ. Điều này sẽ không làm giảm độ bền kéo tối thiểu. Tuy nhiên, cần lưu ý rằng một số mẫu sẽ có công suất kW và tải trọng tối đa cho phép thấp hơn. Do đó, bất cứ khi nào có thể, ưu tiên sử dụng thiết kế yêu cầu số mắt xích chẵn
Thông số kỹ thuật chính xác và phù hợp với xích, khóa xích, nối xích:
Vui lòng tham khảo catalog: DRIVE CHAIN & SPROCKET
-----------------------
